和台式机相比,笔记本,特别是轻薄本在扩展能力上堪称孱弱——采用板载内存和仅配备1个M.2插槽的产品越来越多。
更换更大容量的SSD?嗯,这是一个好主意,如今512GB NVMe的SSD只需500元左右。
购买移动硬盘?也不错,特别是采用SSD作为存储介质,使用USB3.1 Gen2的产品(推荐自己购买NVMe硬盘盒+PCIe x 2的SSD),可以实现1000MB/s左右的读取速度。
使用U盘?问题不大,超高速U盘的速度已经可以达到300MB/s,只是150元只能买到128GB左右的容量,除了绝对便携以外,容量性能价格比远不如移动SSD硬盘。
答案很简单,很多轻薄本新品都不再将读卡器作为标配,想使用它还需要单独购买读卡器。对这个话题感兴趣的童鞋可参考《读卡器的生死劫!笔记本是否需要为读卡待命?》这篇文章。

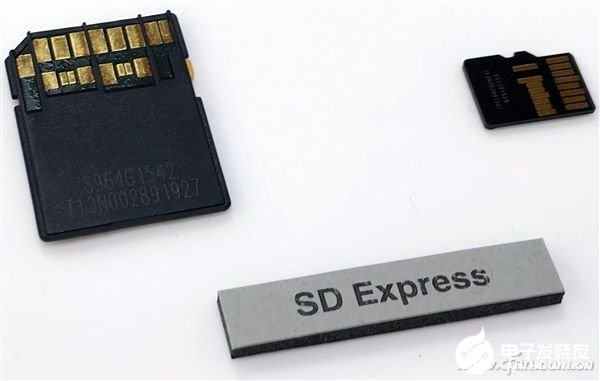

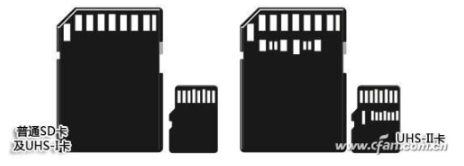

另外一个原因,则是存储卡速度太慢了,主流产品的读取速度只有100MB/s左右,没能拉开和机械硬盘之间的差距。高端产品(UHS-II级别的高速存储卡)理论读取速度最高可达312MB/s,它们与常见SD卡之间的最大差异就是背部的金手指数量有两行。即便如此,存储卡的速度还是不够用。


目前,瑞昱 (Realtek)和群联都已发布支持SD7.x的主控,为这种超高速存储卡的普及奠定了基础。

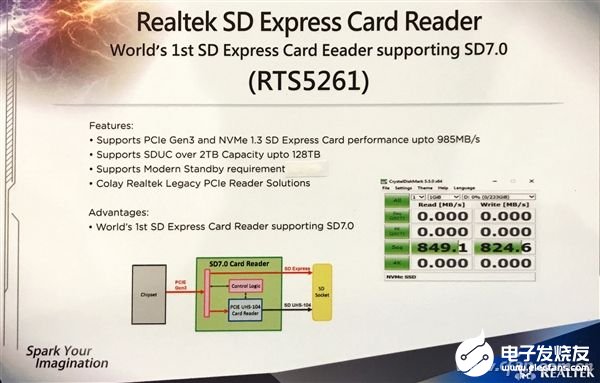

其中,瑞昱符合SD 7.0规范的主型号为“RTS5261”,它在PCIe 3.0,SD Express格式下可以做到最大128TB容量(注意是TB不是GB哦),持续读写速度最高985MB/s,已然达到了入门款NVMe SSD的级别,秒杀SD UHS-II标准的存储卡前辈。

当笔记本为读卡器引入上述,而SD 7.x标准的存储卡大量上市后,存储卡就=SSD,这种扩容方式无需拆机,无需螺丝固定,即插即用,是不是方便的很呢?
当然,时下就连UHS-II读卡器都没能在笔记本上普及,轻薄本还开始嫌弃这种占用空间的插槽,SD 7.x标准存储卡在轻薄本领域的普及时间还有的等。
